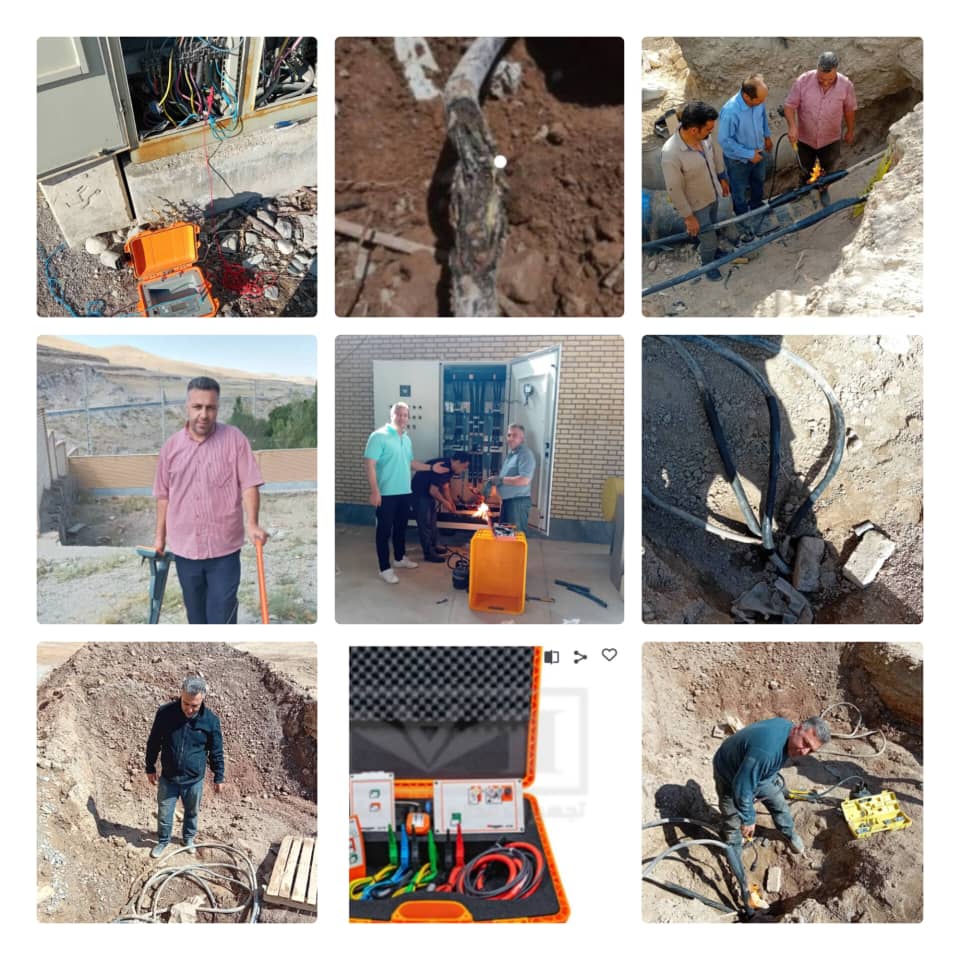

آقای کریم اژدریان متخصص باتجربه در زمینه عیب‌یابی کابل‌های برق، مسیر‌یابی کابل‌های زمینی و مفصل‌زنی تخصصی می‌باشد. ایشان با بهره‌گیری از تجهیزات پیشرفته و دانش فنی روز، به‌طور دقیق محل آسیب کابل‌ها را شناسایی کرده، مسیر کابل‌های مدفون را بدون خطا مشخص می‌نماید و عملیات مفصل‌زنی را مطابق با استانداردهای ایمنی و مهندسی اجرا می‌کند. خدمات حرفه‌ای آقای اژدریان تضمینی برای افزایش عمر مفید کابل‌ها و کاهش خطرات شبکه برق است.
عیب‌یابی کابل، مسیر‌یابی کابل برق زمینی و مفصل‌زنی کابل‌ها
در صنعت برق، کابل‌های زمینی به عنوان یکی از مهم‌ترین اجزای انتقال انرژی الکتریکی شناخته می‌شوند. این کابل‌ها معمولاً در پروژه‌های برق‌رسانی شهری، صنعتی و زیرساختی مورد استفاده قرار می‌گیرند و به دلیل دفن شدن در زمین، در معرض آسیب‌های مختلفی نظیر رطوبت، فشار مکانیکی، خوردگی و خطاهای ناشی از نصب نادرست قرار دارند. در این مقاله به بررسی سه موضوع مهم در نگهداری و تعمیرات کابل‌های زمینی می‌پردازیم: عیب‌یابی کابل، مسیر‌یابی کابل و مفصل‌زنی.
۱. عیب‌یابی کابل برق زمینی
عیب‌یابی کابل فرآیندی است که در آن محل دقیق و نوع عیب موجود در کابل شناسایی می‌شود. این مرحله نقش کلیدی در کاهش زمان خاموشی و جلوگیری از آسیب بیشتر به شبکه برق دارد. عیب‌هایی مانند اتصال کوتاه، قطعی، نشتی جریان، پارگی غلاف و آسیب دیدگی عایق از جمله مشکلات رایج در کابل‌های زمینی هستند.
روش‌های عیب‌یابی کابل:
-
روش تزریق ولتاژ بالا (VLF): با اعمال ولتاژ بسیار پایین اما با فرکانس پایین، مقاومت عایقی کابل بررسی می‌شود.
-
روش زمان بازگشت موج (TDR): با ارسال پالس به کابل و بررسی بازتاب آن، محل قطعی یا اتصال کوتاه مشخص می‌شود.
-
روش ولتاژ ضربه‌ای (Surge Generator): در این روش با اعمال ولتاژ ضربه‌ای، صدای ناشی از تخلیه الکتریکی در محل عیب توسط گوشی‌های آکوستیک شنیده می‌شود.
-
استفاده از میگر و تسترهای عایقی: برای اندازه‌گیری مقاومت عایق بین رشته‌های کابل و شناسایی نشت جریان.
عیب‌یابی دقیق کابل نیازمند تجهیزات تخصصی و دانش فنی بالا است و معمولاً توسط تکنسین‌ها و مهندسین برق با تجربه انجام می‌شود.
۲. مسیر‌یابی کابل برق زمینی
قبل از هرگونه حفاری، تعویض یا تعمیر کابل، لازم است مسیر دقیق کابل‌های مدفون در زمین شناسایی شود. مسیر‌یابی کابل کمک می‌کند تا عملیات اجرایی بدون آسیب به سایر تأسیسات انجام شود.
روش‌های مسیر‌یابی:
-
استفاده از فرستنده و گیرنده سیگنال (Cable Locator): با اعمال سیگنال به کابل و دریافت آن، مسیر دقیق و عمق کابل شناسایی می‌شود.
-
روش القایی و کانتکت مستقیم: در صورتی که دسترسی به کابل وجود داشته باشد، با اتصال مستقیم سیگنال به کابل یا استفاده از روش القایی می‌توان آن را ردگیری کرد.
-
GPS Mapping: در برخی پروژه‌های پیشرفته، مسیر کابل‌ها در نقشه‌های GPS ثبت و نگهداری می‌شود.
در مسیر‌یابی کابل‌ها، دقت بسیار مهم است، زیرا برخورد اتفاقی با کابل‌های فشار قوی می‌تواند منجر به خسارات جانی و مالی جدی شود.
۳. مفصل‌زنی کابل‌های برق
مفصل‌زنی یا Jointing فرآیندی است که در آن دو بخش از کابل به هم متصل می‌شوند؛ این اتصال باید به گونه‌ای باشد که ویژگی‌های الکتریکی و مکانیکی کابل حفظ شود. مفصل‌زنی معمولاً هنگام نصب کابل‌های بلند، تعمیر کابل‌های آسیب‌دیده یا اتصال کابل به تجهیزات انجام می‌شود.
انواع مفصل‌زنی:
-
مفصل حرارتی (هیت‌شرینک): با استفاده از لوله‌های حرارتی و چسب‌های مخصوص.
-
مفصل رزینی: استفاده از قالب و رزین‌های مخصوص برای عایق‌سازی.
-
مفصل سرد (کولد شرینک): بدون نیاز به حرارت، مخصوص کابل‌های فشار متوسط.
-
مفصل مکانیکی: بیشتر برای کاربردهای موقت یا تستی استفاده می‌شود.
نکات کلیدی در مفصل‌زنی:
-
آماده‌سازی دقیق انتهای کابل (لایه‌برداری، تمیزکاری، بریدن رشته‌ها با اندازه مشخص).
-
استفاده از لوازم استاندارد و مطابق با نوع کابل و ولتاژ آن.
-
رعایت کامل دستورالعمل نصب و تست پس از مفصل‌زنی با میگر و ولتاژ بالا.
جمع‌بندی
نگهداری و تعمیر کابل‌های برق زمینی فرآیندی دقیق و حیاتی در سیستم‌های قدرت است. عیب‌یابی سریع، مسیر‌یابی دقیق و مفصل‌زنی اصولی، سه رکن اصلی برای اطمینان از پایداری شبکه برق محسوب می‌شوند. استفاده از تجهیزات مدرن و رعایت استانداردهای فنی می‌تواند از بروز خسارات گسترده جلوگیری کند و بهره‌وری سیستم را افزایش دهد.
